HAUS LEHNEN-FRIEDRICH, HARSCHEID
Glas im Format XXL
Die großzügige Dach- und Fassadenverglasung im Treppenhaus stellte durch die geschossübergreifende Fensterteilung auf Basis einer asymmetrischen Quadrat-Komposition eine besondere Herausforderung dar. Die zentralen Aufgaben zur Umsetzung dieses ambitionierten Unterfangens lagen in Planung, Produktion, Transport und Einbau der ca. 13 m2 großen Hauptscheibe aus Isolierglas mit Sonnenschutz-Beschichtung.
Da die Dimensionen der Scheibe mit 2,93 x 4,44 m deutlich außerhalb der Tabellen der „Technischen Regeln für absturzsichernde Verglasungen” lagen, musste zur Ermittlung der erforderlichen Glasstärken ein Einzelnachweis geführt werden. Im Ergebnis zeigte sich, dass Produktion und Transport an die Glasstärken höhere Anforderungen stellten als die statischen Nachweise.

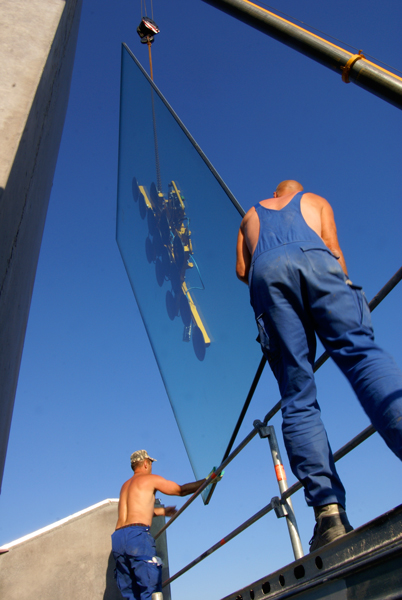

Das sich hieraus ergebende Eigengewicht der Scheibe von 715 kg erforderte nicht nur eine massive Verstärkung der Fassadenkonstruktion, – nach langwieriger Anfahrt per Spezialtransport geriet auch der Einbau mit Hilfe einer gewaltigen Sauganlage zu einer spektakulären Aktion.
